ATEX

ATEX ist eine Abkürzung für „ATmosphere EXplosible“.

Dies ist die Kurzbezeichnung der europäischen Richtlinie 2014/34/EU zum Inverkehrbringen von explosionsgeschützten elektrischen und mechanischen Geräten, Komponenten und Schutzsystemen.

Technische Definitionen:

Eine explosionsfähige Atmosphäre ist definiert als ein Gemisch gefährlicher Stoffe mit Luft unter atmosphärischen Bedingungen in Form von Gasen, Dämpfen, Nebel oder Staub, in dem sich nach erfolgter Entzündung oder Verbrennung auf das gesamte unverbrannte Gemisch übergreift.

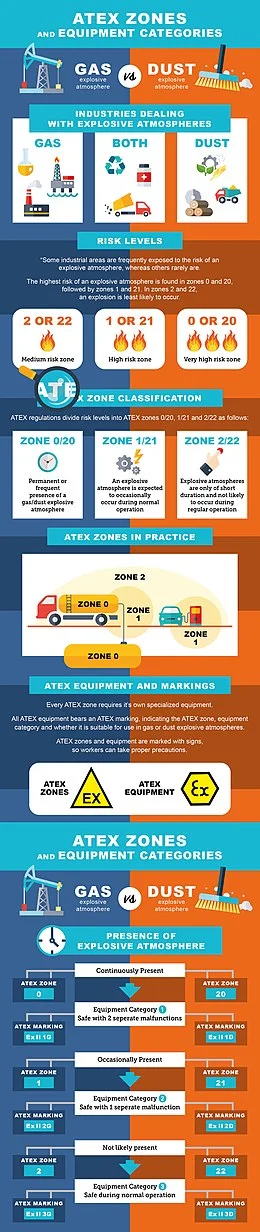

Zoneneinteilung:

• Zone 0 - Ein Ort, an dem eine explosionsfähige Atmosphäre aus einem Gemisch mit Luft gefährlicher Stoffe in Form von: Gas, Dampf oder Nebel besteht. die kontinuierlich, über lange Zeiträume oder häufig vorhanden ist;
• Zone 1 - Ein Ort, an dem bei normalem Betrieb gelegentlich eine explosionsfähige Atmosphäre auftritt, die aus einem Gemisch gefährlicher Stoffe in Form von Gas, Dampf oder Nebel besteht;
• Zone 2 - Ein Ort, an dem eine explosionsfähige Atmosphäre, die aus einem Gemisch gefährlicher Stoffe in Form von Gas, Dampf oder Nebel besteht, bei normalem Betrieb wahrscheinlich nicht, aber nur für kurze Zeit auftritt, wenn sie doch auftritt;
• Zone 20 - Ein Ort, an dem eine explosionsfähige Atmosphäre in Form einer Wolke aus brennbarem Staub in der Luft ständig, über lange Zeiträume oder häufig vorhanden ist;
• Zone 21 - Ein Ort, an dem bei normalem Betrieb gelegentlich eine explosionsfähige Atmosphäre in Form einer Wolke aus brennbarem Staub in der Luft auftritt;
• Zone 22 - Ein Ort, an dem eine explosionsfähige Atmosphäre in Form einer Wolke aus brennbarem Staub in der Luft im Normalbetrieb wahrscheinlich nicht auftritt, aber, falls doch, nur für kurze Zeit bestehen bleibt.

Wirksame Zündquelle ist ein in der europäischen ATEX-Richtlinie definierter Begriff als ein Ereignis, das in Kombination mit ausreichend Sauerstoff und Brennstoff in Gas-, Nebel-, Dampf- oder Staubform eine Explosion verursachen kann. Methan, Wasserstoff oder Kohlenstaub sind Beispiele für mögliche Brennstoffe.

Wirksame Zündquellen sind:

• Blitzeinschläge;
• Offene Flammen, dies variiert von einer brennenden Zigarette bis hin zu Schweißaktivitäten;
• Mechanisch erzeugte Schlagfunken;
• Mechanisch erzeugte Reibungsfunken;
• Elektrische Funken;
• Hohe Oberflächentemperatur;
• Elektrostatische Entladung;
• Strahlung;
• Adiabatische Kompression. Luft wird in ein Gefäß gepumpt und die Gefäßoberfläche erwärmt sich.

Für ATEX Zone 2 sind Sitomatic Controller erhältlich.

Warnung

Die Regler sind keine Standalone-Geräte und die Codierung ist nur in Verbindung mit der richtigen ATEX-Codierung der kompletten Installation gültig.
